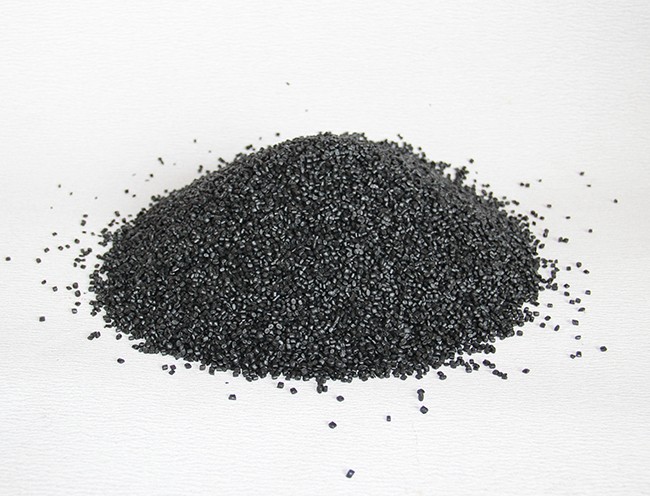

產品描述：
聚乙烯防腐顆粒，又名：聚乙烯防腐專用料，主要用于石油、化工、城建行業中埋地或架空的輸油、輸氣、給排水，介質溫度＜200℃的鋼質管道外壁二層結構/三層結構聚乙烯防腐蝕保護層。
我公司聚乙烯防腐顆粒是針對高密度聚乙烯（HDPE）耐環境應力性能高，使其滿足GB/T 23257-2017技術標準要求，并專為埋地鋼質管道選用聚乙烯防腐層時所研制的新一代材料。是以高、低兩級密度的聚乙烯樹脂為主料，添加抗環境應力開裂材料和優良的抗氧化材料、防老化材料及多元素的新性能助劑母粒，通過雙螺高混塑化、擠出、切粒、分離、篩選等流程精制而成。
聚乙烯防腐專用料經多年來應用驗證，各項技術指標完全達到所執行的標準要求，已創下諸多的優良業績，成為廣大用戶可信賴的聚乙烯防腐顆粒廠家。
產品優點：
1、耐應力，不開裂
2、抗沖擊、高電阻
3、低溫韌性好
4、抗紫外線、耐老化
性能指標：
|
項目名稱 |
單 位 |
數 值 |
項目名稱 |
單 位 |
數 值 |
||
|
聚乙烯防腐顆粒 |
聚乙烯防腐顆粒壓片 |
||||||
|
密 度 |
g/cm3 |
0.96 |
體積電阻率 |
Ω·m |
8.42×101303 |
||
|
色母含量 |
% |
2.1 |
耐環境應力開裂(F50,50℃) |
h |
1650 |
||
|
熔體流動速率 |
g/10min |
0.49 |
耐化學介質腐蝕(23±2℃,7d) |
10%HCI |
拉伸強度率 |
% |
90.4 |
|
氧化誘導期 |
Min |
52.5 |
斷裂伸長率 |
% |
95.3 |
||
|
耐熱老化 |
% |
14.3 |
10%NaOH |
拉伸強度率 |
% |
95.0 |
|
|
聚乙烯防腐顆粒壓片 |
斷裂伸長率 |
% |
98 |
||||
|
拉伸強度 |
MPa |
25.6 |
10%NaCI |
拉伸強度率 |
% |
95.9 |
|
|
斷裂伸長率 |
% |
807 |
斷裂伸長率 |
% |
100 |
||
|
維卡軟化點 |
℃ |
120 |
耐紫外線老化 |
拉伸強度率 |
% |
81.3 |
|
|
脆化溫度 |
℃ |
-66 |
斷裂伸長率 |
% |
82.9 |
||
|
電氣強度 |
MV/m |
29.5 |
壓痕硬度(23±2℃） |
mm |
0.13 |
||
供貨信息：
顏色：黑
包裝：塑編復合袋
凈重：25kg/袋
可按用戶需求進行
使用說明：
加工性能，可采用擠出包覆工藝或擠出纏繞工藝，使用時通常熔體溫度以170℃～240℃設定。
1、擠出機預熱的時間和溫度：1區=150℃；2區=160℃；其他區=180℃～200℃；預熱4小時以上。
2、擠出機生產時溫度調整；1區=170℃；2區=180℃；3區～4區=200℃～220℃；其他區=180～200℃。
3、生產中斷1小時以上，應將擠出機溫度降至預熱時的溫度，以防過熱包死螺桿并造成機中存料老化和設備受損。
4、生產中斷時擠出機中的料可能會過熱熔融（“流水”）,將余料即時排凈。再開機時按2調溫開機。
5、應把擠出機名區溫度精度控制在±3℃內，各加熱區的冷卻要有效。
6、產品烘干溫度不超過70℃，如存放時間較長，使用時采用熱風烘干，烘干條件為70℃/1h。
7、以上溫度參數為建議值，實際中請根據現場和設備情況調整至合適的工藝參數。
運輸存儲：
1、防潮、防油污、防酸堿、防暴曬、注意明火。
2、保證密閉，在常溫＜35℃，相對濕度＜75%的環境下存儲。
3、保質期限12個月。
魯ICP備09078405號
